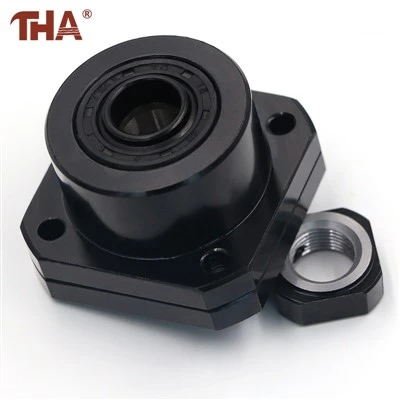

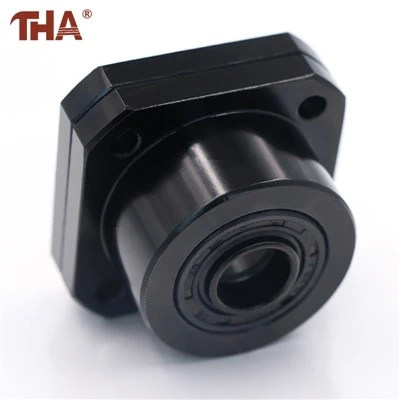

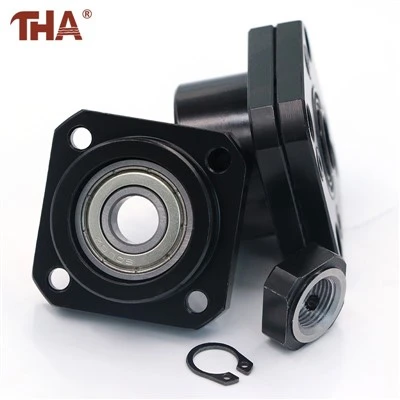

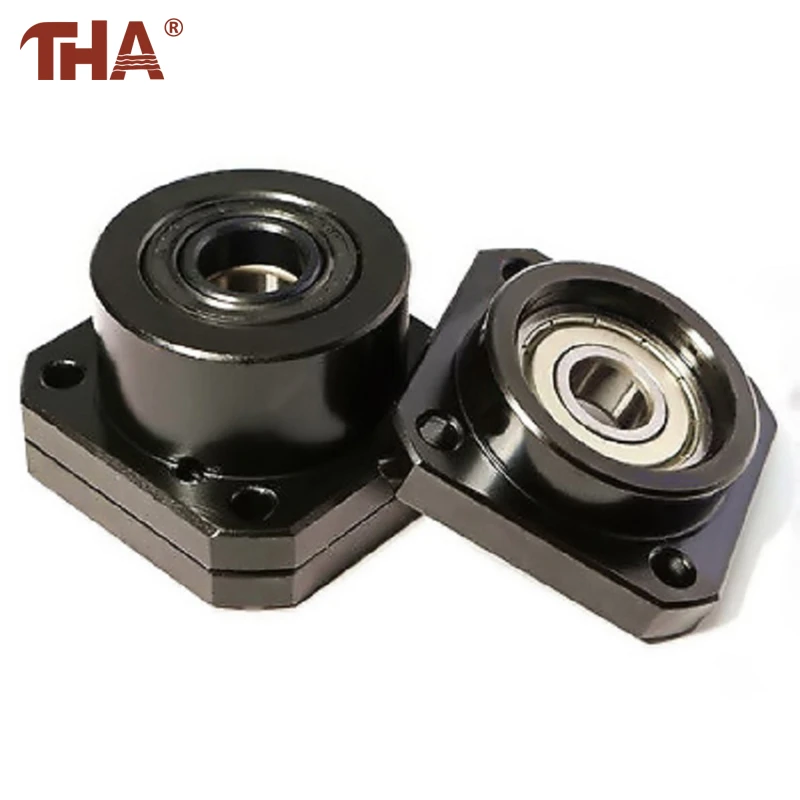

Podpěra plovoucího konce FF s přírubou

Podrobnosti o produktu

FF je vedlejším-členem rodiny FK/FF. Radiální ložisko uvnitř pouzdra nese obrobený čep hřídele, zatímco přídržný kroužek zajišťuje sestavu neseného-konce. Axiální polohování šroubu je řešeno na opačném pevném konci FK.



Původní stránka nesprávně používá pevné-pokyny na straně produktu FF, včetně dvou-podpěry ložisek a pojistné matice. Tyto údaje patří FK a nesmí být použity k popisu FF.



Na rozdíl od základní-podpory EF z předchozí stránky používá FF pouzdro-přírubového stylu. To umožňuje instalaci jednotky proti koncové desce nebo zapuštěné montážní ploše. Volba proto závisí jak na nosném čepu hřídele, tak na rozměrech příruby.



Popis produktu

Publikovaná řada FF zahrnuje FF6, FF10, FF12, FF15, FF17, FF20, FF25 a FF30. Přestože se FK8 objevuje v původním kombinovaném seznamu modelů,FF8 není na této stránce uveden, takže by neměl být přidán bez samostatných údajů o produktu.



Při instalaci nejprve stanovte polohu kuličkového šroubu z pevné strany FK. Pouzdro FF pak může být umístěno přes protilehlý čep a vyrovnáno s hřídelí před úplným utažením upevňovacích šroubů. Pouzdro by se mělo přirozeně dotýkat montážní plochy, než aby bylo použito k vytažení šroubu do zarovnání.



Podporovaný-koncový výkres musí ukazovat čep ložiska, osazení, drážku-zádržného kroužku a vzdálenost od části se závitem. Vnější průměr příruby, schéma montážních -děr a středová poloha musí také souhlasit s deskou stroje.



Ložisko je dodáváno mazané a chráněné těsnicím uspořádáním. Při normální instalaci by nosná jednotka měla zůstat smontovaná. Znečištění by mělo být udržováno mimo dosah ložiska a{2}}koncového čepu šroubu.



Přijímáme objednávky již od jednoho kusu na standardní velikosti. Kontaktujte nás prosím ohledně dodací lhůty na základě množství objednávky.



Informace o produktu

Strana podporovaná FF	Odpovídající FK Fixed Side	Montážní funkce
FF6	FK6	Přírubový podepřený konec
FF10	FK10	Přírubový podepřený konec
FF12	FK12	Přírubový podepřený konec
FF15	FK15	Přírubový podepřený konec
FF17	FK17	Přírubový podepřený konec
FF20	FK20	Přírubový podepřený konec
FF25	FK25	Přírubový podepřený konec
FF30	FK30	Přírubový podepřený konec



Produktová položka	Specifikace
Série	FF
Podpora pozice	Strana kuličkového šroubu, která -nedochází
Forma bydlení	Přírubová{0}}podpůrná jednotka
Funkce ložiska	Radiální podpěra pro čep hřídele
Uchycení hřídele	Uspořádání zádržného-kroužku
Axiální umístění	Poskytuje odpovídající pevná strana FK
Publikované velikosti	FF6 FF10 FF12 FF15 FF17 FF20 FF25 FF30
Základ výběru	Rozměry čepu velikost příruby příruby a montážní otvory
Odpovídající rodina	FK pevné-koncové jednotky
Dodaný produkt	Jednotka FF pouze pokud není požadován pár FK a FF





FAQ

Otázka: Je FF pevným koncem kuličkového šroubu?
A: Ne. FF je podepřená nebo plovoucí strana. FK je pevná strana.

Otázka: Obsahuje FF pevnou-koncovou pojistnou matici?
Odpověď: Ne. K uspořádání FK s pevným-koncem patří pojistná matice. FF používá podporované uspořádání žurnálu a zádržného-kroužku.

Otázka: Jaký je rozdíl mezi EF a FF?
Odpověď: Obě jsou podpůrné -boční jednotky, ale EF je obecně namontován na základně, zatímco FF používá přírubové{1}} pouzdro.

Otázka: Je na této stránce k dispozici FF8?
Odpověď: Není zahrnuta v publikovaném seznamu modelů FF. Z této stránky by neměl být citován bez samostatného potvrzení.

Otázka: Jaké informace jsou potřebné pro výměnu?
Odpověď: Poskytněte úplný model FF,-rozměry čepu hřídele, polohu drážky- a rozměry montáže příruby.
