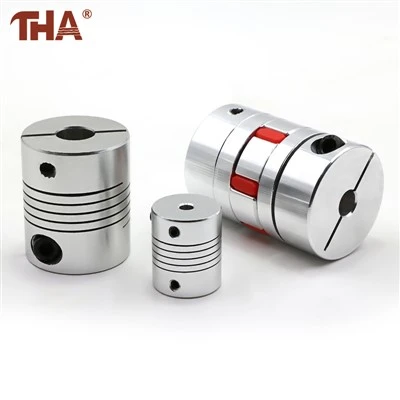

Upínací Náboj Spojka S Pavoukem

Podrobnosti o produktu

Každý kovový náboj má vyčnívající čelisti, které zabírají s alternativními částmi elastomerového pavouka. Za normálních provozních podmínek přechází točivý moment z hnacího náboje přes stlačený elastomer a poté do hnaného náboje.



Náboje jsou zajištěny upínacími šrouby. Tato metoda sevře hřídel kolem otvoru namísto spoléhání se na jediný šroubový bod, který tlačí na povrch hřídele. Možnosti náboje z hliníkové-slitiny a nerezové- oceli jsou uvedeny na původní stránce.



K dispozici jsou tři stupně tvrdosti elastomeru. Měkčí pavouk obecně poskytuje větší odpružení, zatímco tvrdší verze vytváří pevnější torzní odezvu. Přesná třída musí být zvolena podle přenášeného krouticího momentu, frekvence otáčení a požadavků na polohování.



Popis produktu

Instalace začíná potvrzením obou průměrů hřídele. Oba otvory spojky nemusí být totožné, ale každá strana musí odpovídat příslušnému motoru nebo hnanému hřídeli.



Náboje by měly být umístěny s požadovaným axiálním prostorem pro pavouk. Zatlačení hřídelů k sobě uvnitř spojky nebo umožnění vzájemného kontaktu nábojů může zabránit správnému fungování elastomeru.



I když se spider může přizpůsobit omezenému radiálnímu, úhlovému a axiálnímu posunutí, neměl by být používán ke korekci viditelně špatného vyrovnání hřídele. Nadměrný ofset koncentruje tlak na jednotlivé laloky elastomeru a může způsobit nerovnoměrné opotřebení.



Během údržby zkontrolujte, zda pavouk nemá praskliny, trvalé zploštění, bobtnání nebo chybějící materiál. Upínací šrouby by měly být také zkontrolovány po prvním uvedení do provozu, zejména v systémech s častým spouštěním, zastavováním nebo změnami směru.



Elastomer odděluje dva náboje a poskytuje určitý stupeň elektrické izolace. Tato charakteristika by neměla být považována za certifikovanou elektrickou ochranu, pokud nebyla celá spojka testována na požadované napětí a bezpečnostní standard.



FAQ

Může spojka pracovat v obou směrech otáčení?

Ano. Struktura čelistí-a-pavouka může přenášet točivý moment ve směru nebo proti směru hodinových ručiček, pokud jsou náboje a elastomer správně nainstalovány.

Odstraňuje pružná spojka nutnost vyrovnání hřídele?

Ne. Přijímá pouze omezené vychýlení. Před utažením upínacích šroubů musí být motor a hnaná hřídel stále vyrovnány.

Jak by měla být zvolena tvrdost elastomeru?

Výběr závisí na točivém momentu, torzní tuhosti, vibracích, frekvenci zpětného chodu, teplotě a vystavení okolnímu prostředí. Před objednávkou potvrďte požadovanou třídu.

Kdy je třeba uvažovat o nábojích-z nerezové oceli?

Mohou být vybrány tam, kde provozní prostředí nebo mechanické požadavky činí nerezovou ocel výhodnější než lehkou hliníkovou slitinu.

Mohou být na obou stranách dodány různé velikosti vrtání?

Stavíme na zákaznické výkresy pod OEM/ODM a přijímáme objednávky tak malé jako jeden kus pro standardní velikosti.



O nás

Společnost Lishui Guangyuan Industry & Trade Co Ltd dodává pružné spojky a související převodové součásti pro motorové-stroje. Výběr spojky lze zkontrolovat podle průměrů hřídele, provozního momentu a montážního uspořádání.
