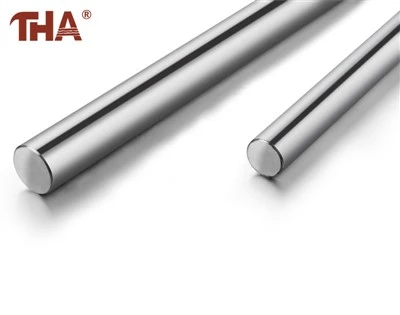

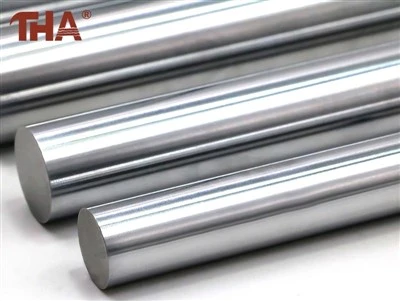

Hřídel kulatého ložiska GCr15

Podrobnosti o produktu

Tato hřídel je vyrobena z oceli GCr15. Vnější strana je nejprve vytvrzena a poté broušena, protože tento povrch je součástí, která je opakovaně v kontaktu s kuličkami uvnitř ložiska. Hřídel je spíše pevná než dutá.



Standardní průměry pokrývají 3 mm až 150 mm. Délka je dána uspořádáním stroje. K dispozici jsou hřídele s hladkým řezem, zatímco výkresy lze použít pro stupňovité konce, závity, plošky a axiální nebo křížové -vrtané otvory.



Popis produktu

Než se cokoliv obrábí, záleží na třech rozměrech: vrtání ložiska, vzdálenost mezi podpěrami hřídele a požadovaný zdvih. Vrtání ložiska určuje průměr hřídele. Vzdálenost podpěr ovlivňuje ohyb. Pojezd určuje, kolik nepřerušené skluznice musí zůstat po uvolnění místa pro podpěry a koncové prvky.



Instalace nesmí umístit závit, plochou nebo vrtanou část do pracovní dráhy ložiska. Tyto prvky patří mimo oblast cestování, pokud konstrukce stroje výslovně nevyžaduje jinak.



Koncové-nosné hřídele vyhovují mnoha kratším mechanismům. Pokud je hřídel dlouhá nebo nese větší boční zatížení, může být vyžadována podpěra po celé délce. Toto rozhodnutí je založeno spíše na skutečném rozpětí a zatížení než na samotném průměru hřídele.



Informace o produktu

Bod specifikace	Údaje o stránce
Komponent	Válcový lineární-hřídel
Konstrukce jádra	Solidní
Standardní ocel	GCr15
Vnější povrch	Kalené a broušené
Průměr pokrytí	3 mm až 150 mm
Dodávaná délka	Vyrobeno na objednanou délku
Možnosti kreslení	Kroky závity ploché a vrtané prvky

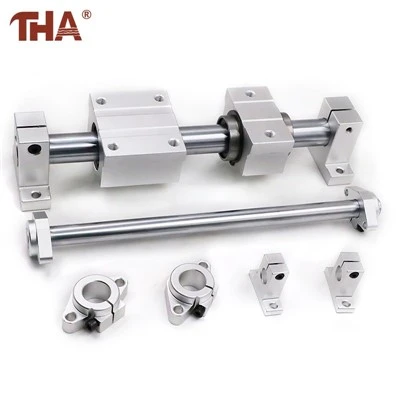

Pracovní partner	Kulaté lineární ložisko
Volba instalace	Konec podporován nebo trvale podporován





FAQ

Kde by mělo být zakázkové obrábění umístěno?

Obrobené části by měly normálně zůstat mimo pracovní dráhu ložiska. Označte na výkrese celou oblast pohybu a každý koncový rozměr.

Je průměr hřídele dostatečný pro zadání objednávky?

č. Délka, pozice podpěr, použitelný pojezd a detaily konce jsou také vyžadovány.

Kdy je nutná podpěra podél hřídele?

Může být potřeba, když by nepodepřené rozpětí nebo boční zatížení způsobilo nepřijatelné ohyby. Před provedením této volby je třeba zvážit uspořádání stroje.

Lze koupit standardní velikost v malém množství?

Přijímáme objednávky již od jednoho kusu na standardní velikosti. Kontaktujte nás prosím ohledně dodací lhůty na základě množství objednávky.



O nás

Lishui Guangyuan Industry & Trade Co Ltd řeže a obrábí lineární hřídele pro ložisková-řízená zařízení. Výroba se může řídit standardními rozměry nebo hotovým zákaznickým výkresem.
