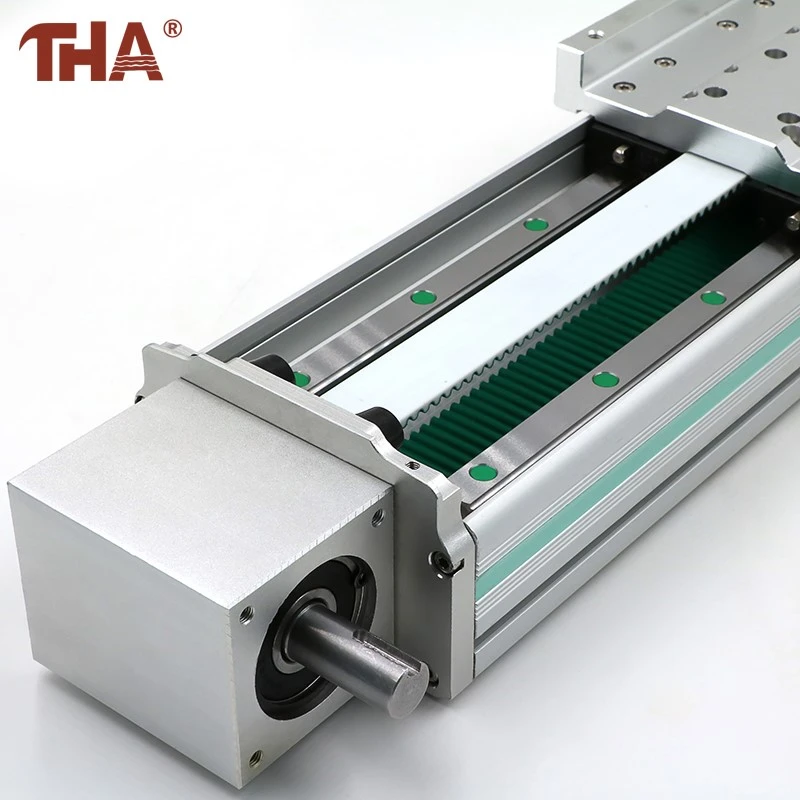

Lineární modulje základní vybavení pro automatizační průmysl, takže přesnost lineárního modulu je velmi důležitým indikátorem, pokud je to možné, aby se minimalizovala chyba přesnosti, aby se umožnilo přehrát stabilitu zařízení, kde lineární modul. Jak je tedy rozdělena úroveň přesnosti lineárního modulu? Může být podrobně odstupňován podle přesné hodnoty.
Obyčejná úroveň:Přesnost polohování je obvykle kolem 5 μm. Jako příklad vezměte 300 mm dlouhé vodicí kolejnice, chyba paralelismu chůze je obvykle v rámci 0,015 mm, vhodná pro běžné stroje a vybavení, které nevyžadují vysokou přesnost, jako jsou jednoduché automatizované výrobní linky, běžné obalové stroje atd.
Moderní:Přesnost polohování až 3 μm, 300 mm dlouhá chyba paralelismu chůze může být ovládána v rámci 0,01 mm. Vhodné pro příležitosti s požadavky na střední přesnost, jako jsou přesné strojové stroje, některé ne - kritické části pohybu, konvenční tiskové zařízení, laserový značkový stroj.
Precision Grade:Přesnost polohování je 2 um, tolerance paralelismu 1000 mm dlouhé cestování je omezeno na 0,005 mm a chyba paralelismu 300 mm krátká vodicí jízda je také v rámci 0,005 mm. Široce se používá ve vysokých - Precision obráběcí centra, klíčové osy CNC strojů a všechny druhy měřicích nástrojů.
Ultra - Precision:Přesnost umístění do 1,5 μm je chyba paralelismu komprimována do 0,003 mm. Běžně se používají ve výrobním zařízení polovodiče, vysoké - Ukončete vědecké výzkumné nástroje a další příležitosti vyžadující vysokou přesnost.
Ultra - vysoká přesnost:Přesnost polohování až do 1 μm, chyba paralelismu cestování může být ovládána do 0,002 mm. Používá se hlavně v ultra - Precision obráběcí procesy, zařízení, které provádí vysoké - Precision Measurement Etabks v extrémně drsném prostředí atd.
Úroveň přesnostilineární modulyJe třeba vybrat podle konkrétních aplikačních scénářů a požadavků na přesnost, aby byla zajištěna stabilita a spolehlivost zařízení. Různí výrobci mohou mít různé standardy klasifikace úrovně přesnosti a metody pojmenování, při skutečné aplikaci konkrétních výrobců musí odkazovat na technické informace poskytnuté výrobcem.
